您好,欢迎来到浙江磁性协会门户网!

华南师范大学:在稀土纳米晶掺杂的S波段聚合物光波导放大器的研究中取得新突破 - 科技资讯 - 资讯中心
联系我们
您现在的位置: 首页   资讯中心   科技资讯 科技资讯

华南师范大学:在稀土纳米晶掺杂的S波段聚合物光波导放大器的研究中取得新突破

发布日期:2024年05月21日    浏览次数:1587

近日,华南师范大学物理学院郑克志副教授与吉林大学王菲教授课题组合作,在稀土纳米晶掺杂的S波段聚合物光波导放大器的研究中取得了新突破。相关成果以“Boosting the Downconversion Luminescence of Tm3+-Doped Nanoparticles for S-Band Polymer Waveguide Amplifier”为题,发表于国际权威期刊《Nano Letters》上。

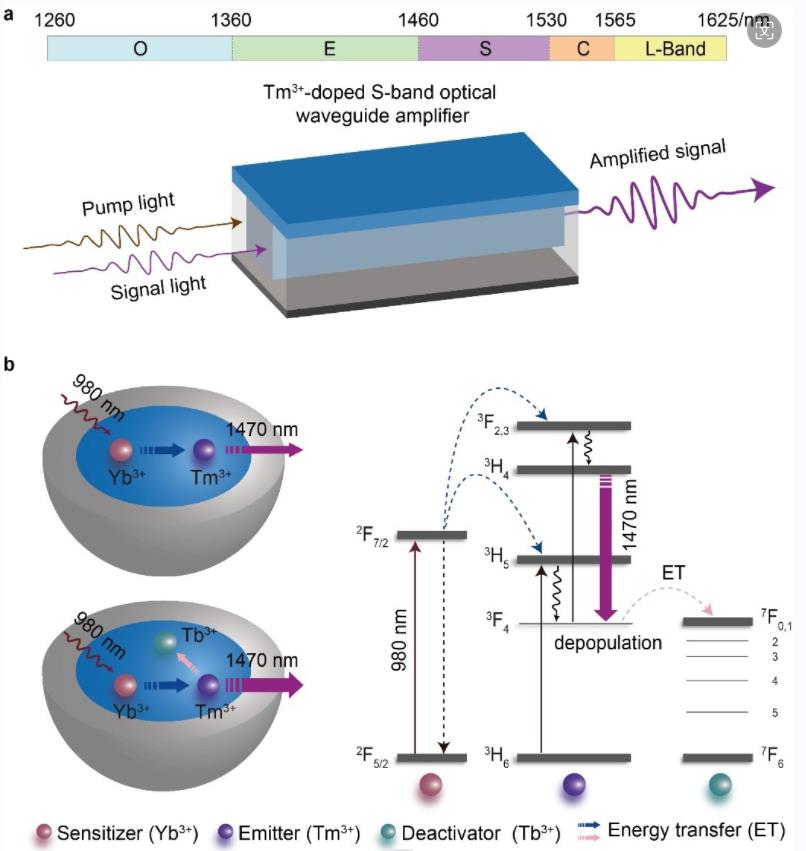

光波导放大器是现代光通信系统的核心器件。与光纤放大器相比,光波导放大器具有制造工艺简便、器件尺寸小、易与其它小型化器件实现硅基片上集成等优点。近年来,随着集成光子学的迅猛发展,利用集成光波导构建低功耗和高稳定性光放大器的工作引起了研究者们的极大关注。借助稀土纳米晶掺杂,研究者们已经获得了C波段聚合物光波导放大器大量有价值的研究结果。但是,由于其它光通信波段较低效率的稀土离子光发射,工作在S, L等低损耗波段的聚合物光波导放大器鲜有报道,难以满足未来光通信对带宽的需求。为了解决这一问题,本研究提出在NaYbF4:Tm3+纳米颗粒中引入去激活离子Tb3+,利用Tm3+到Tb3+离子的能量传递加速Tm3+离子3F4能级的衰减,从而获得了Tm3+离子1464 nm(3H4→3F4)下转换发光效率增强一倍的结果。将制备的稀土纳米晶通过其表面的不饱和双键与PMMA聚合,不仅避免了纳米晶在聚合物基质中团聚问题,同时大幅提高了稀土纳米晶的掺杂浓度。利用稀土纳米晶-PMMA复合材料作为增益介质构造了光波导放大器,采用980 nm激光作为泵浦光,利用此类复合聚合物光波导放大器在1464 nm处获得了18 dB的相对增益。这项工作提出了一种提高Tm3+离子下转换发光的新方法,为开发稀土纳米晶掺杂的S波段聚合物光波导放大器开辟了新思路。



我校物理学院硕士研究生陈莹为论文第一作者,我校物理学院郑克志副教授与吉林大学王菲教授为论文共同通讯作者,参与工作的还有我校华南先进光电子研究院詹求强教授等,华南师范大学为该论文的第一完成单位。该工作得到了国家自然科学基金、广东省卓越青年团队项目、广东省自然科学基金和广州市科技计划项目等的支持。
