近年来，无铅双钙钛矿材料因其具有低毒性、优异稳定性和溶液可加工等优点在光电领域引起极大的关注。但是，无铅双钙钛矿量子点高缺陷密度和低电荷迁移率等缺点导致所构筑的电致发光器件外量子效率(EQE)极低。

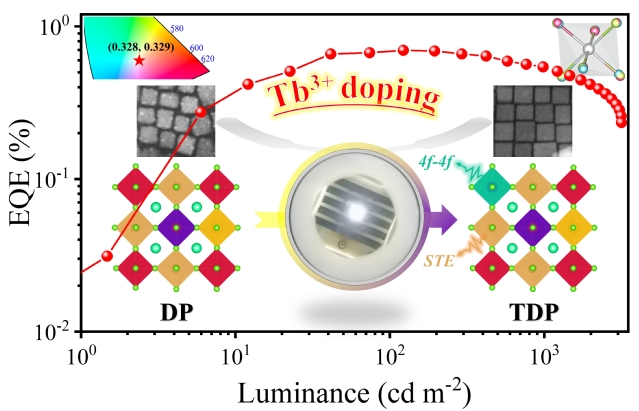

　　基于此，研究团队采用稀土Tb掺杂和主-客体策略实现了器件的电流效率从0.110 cd A-1提升到0.634 cd A-1，EQE从0.08%提升到0.76%，亮度从158 cd m-2提升到2793 cd m-2。这归因于通过Tb掺杂有效抑制银纳米颗粒生长、助力形成空间限域的自限激子态和降低局域对称性，以及通过主-客体策略明显改善薄膜形貌、降低缺陷密度和优化载流子传输能力。此外，通过在器件中引入额外的绿色碳量子点补偿缺失的绿光成分，获得具有理想色坐标（0.328，0.329）和卓越光电性能的纯白电致发光。

　　研究成果以《Highly bright and stable lead-free double perovskite white light-emitting diodes》为题发表于学术期刊《Advanced Materials》。论文第一单位为福建师范大学，我院博士研究生金世林为第一作者，陈大钦教授为本文通讯作者。研究工作得到国家重点研发计划、国家自然科学基金和福建省自然科学重点基金等项目资助。
