您好,欢迎来到浙江磁性协会门户网!

中科院大连化物所实现极低缺陷亚埃级粗糙度石英超光滑表面的研制 - 科技资讯 - 资讯中心
联系我们
您现在的位置: 首页   资讯中心   科技资讯 科技资讯

中科院大连化物所实现极低缺陷亚埃级粗糙度石英超光滑表面的研制

发布日期:2022年12月07日    浏览次数:2481

    近日,中科院大连化物所化学激光研究中心李刚研究员、金玉奇研究员团队(700组群)与生物能源化学品研究组(DNL0603组)合作,以自主合成的新型超细纳米氧化铈(CeO2)为抛光浆料,利用化学机械抛光(CMP)技术,加工出极低缺陷亚埃级(<0.1nm)表面粗糙度的超光滑石英光学表面,并深入研究了加工过程中CeO2纳米颗粒与石英表面的物理及化学变化过程,进一步提升了对CMP抛光机理的理论认知。


\


  石英玻璃因其优异的物理化学性能,是高能激光、激光陀螺、空间激光通信、短波光学等领域的优异基底材料,其加工后的表面质量(表面粗糙度及表面缺陷数量等)是制约此类高精密光学系统性能的“卡脖子”技术难题。极低缺陷亚埃级石英超光滑表面的高效加工具有挑战。当前,受限于对CMP抛光机理的认识不够深入、高端CeO2抛光浆料被美日等国寡头企业所垄断并对我国严格禁运,致使我国的CMP抛光工艺与国外尚存在较大差距。

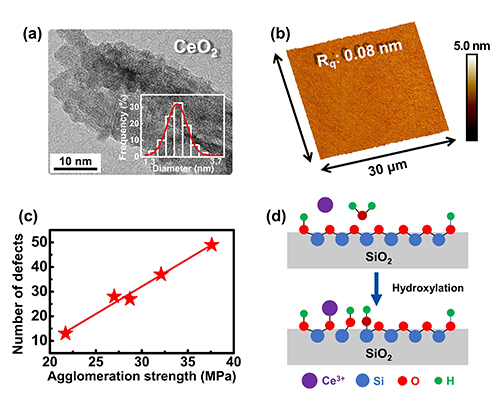

  本工作中,研究人员制备出一类尺寸小、粒度分布窄的超细纳米CeO2抛光浆料,其平均一次粒径小于4nm。通过CMP技术参数的调控和优化,研究人员实现了表面粗糙度(RMS)小于0.1nm的极低缺陷石英光学表面的加工。对比研究发现:石英元件表面粗糙度主要受CeO2一次粒径尺寸和粒度分布影响,一次粒径尺寸越小,粒度分布越窄,越有利于超光滑表面的形成;从“CeO2团聚强度”这一全新的角度,阐释了CeO2团聚强度是影响石英元件表面亚微米尺寸缺陷形成的关键因素。此外,通过对石英元件抛光去除速率以及表面接触角的分析,研究人员提出了CeO2浆料中Ce3+促进石英表面羟基形成进而提升抛光去除速率的化学去除模型。


  本工作对推动我国高端CeO2抛光浆料制备技术发展和提升我国超精密光学元件制造水平具有重要意义。


  相关研究成果以“Fused silica with sub-angstrom roughness and minimal surface defects polished by ultra-fine nano CeO2”为题,发表在Journal of the American Ceramic Society上。该工作的第一作者是我所704组博士研究生吴泽华。上述工作得到国家自然科学基金、大连市科技创新基金、我所创新基金等项目的支持。
